WBT-0610 Ag nextgen™ ficha banana Safety Pin

A WBT-0610 Ag é uma ficha banana nextgen™ de alta qualidade, desenvolvida para a terminação de cabos de coluna exigentes. O seu condutor de sinal de baixa massa é fabricado em prata fina e protegido por uma camada de platina aplicada diretamente. A ausência de uma camada intermédia de níquel magnético ajuda a manter materiais magnéticos desnecessários fora do percurso do sinal.

A WBT-0610 Ag destina-se a sistemas de alta fidelidade nos quais uma ligação segura, uma baixa resistência de contacto e uma estabilidade mecânica duradoura são fundamentais. Esta ficha banana é vendida individualmente.

Construção nextgen™ de baixa massa

A tecnologia nextgen™ da WBT reduz a quantidade de metal condutor ao mínimo funcional. O elemento em prata fina transporta o sinal de áudio, enquanto materiais não condutores de elevada qualidade desempenham a maioria das funções mecânicas. Esta construção ajuda a minimizar correntes parasitas e efeitos de armazenamento de massa no conector.

Contacto expansível com bloqueio

Ao apertar o eixo central, os três segmentos do pino de contacto expandem-se dentro do terminal. Desta forma, a ficha fica firmemente bloqueada. A pressão de contacto elevada e constante proporciona uma ligação estável e uma resistência de transição permanentemente baixa.

Prata fina com revestimento direto de platina

O condutor de sinal é produzido em prata fina de elevada condutividade. Uma camada de platina sem níquel é aplicada diretamente à superfície, protegendo a prata contra a oxidação e contribuindo para uma qualidade de contacto fiável a longo prazo.

Montagem sem soldadura com duas fixações Torx

A WBT-0610 Ag foi concebida para ligação por cravação sem soldadura. Um parafuso Torx fixa a extremidade cravada do cabo, enquanto o segundo proporciona alívio de tensão. A ficha aceita cabos de coluna com secções até 10 mm² ou 7 AWG. A montagem requer uma ferramenta Torx T.6.

Compacta, segura e cuidadosa com o cabo

A entrada angular conduz naturalmente o cabo de coluna para baixo, reduzindo a tensão causada por dobras no cabo e no terminal. O corpo totalmente isolado e o Safety Pin integrado ajudam a impedir a introdução acidental numa tomada elétrica. O conector cumpre, por isso, os requisitos de segurança CE e IEC aplicáveis.

Principais características

• Condutor de sinal em prata fina
• Revestimento direto de platina sem níquel
• Tecnologia WBT nextgen™ de baixa massa
• Contacto com bloqueio e mecanismo expansível patenteado
• Ligação por cravação sem soldadura
• Dupla fixação Torx para o cabo e o alívio de tensão
• Adequada para cabos com secção até 10 mm²
• Construção totalmente isolada e em conformidade com CE e IEC
• Entrada angular que reduz a tensão sobre o cabo

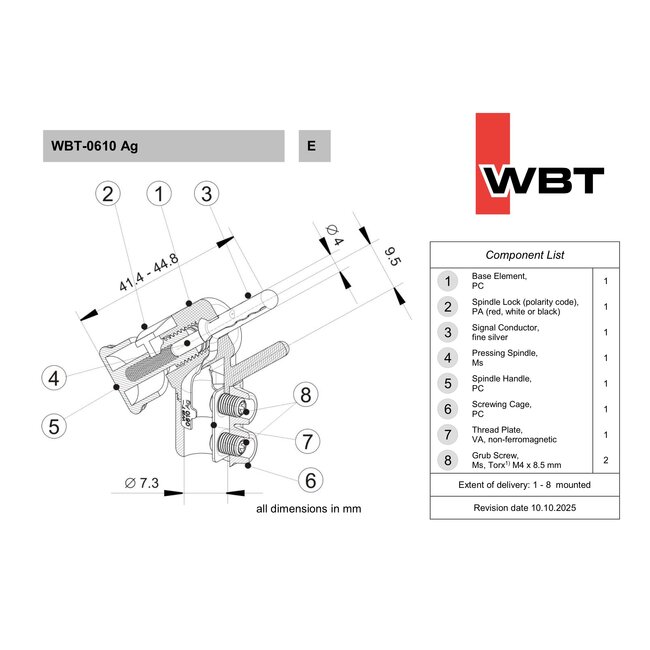

Especificações técnicas WBT-0610 Ag
