O WBT-0610 Cu é uma referência absoluta quando se trata de conectores tipo banana para cabos de alto-falante de alta qualidade. Leia mais.

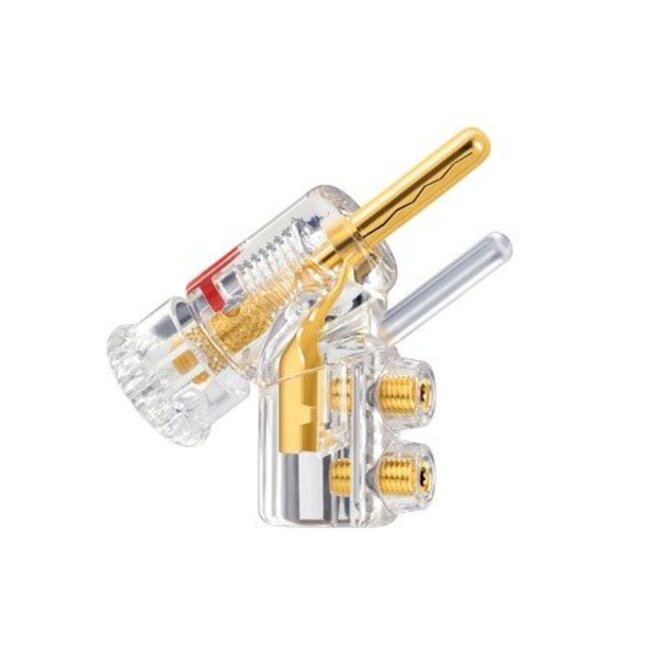

A WBT-0610 Cu é uma ficha banana nextgen™ de alta qualidade, desenvolvida para criar uma ligação fiável e permanentemente estável entre o cabo de coluna, o amplificador e a coluna. O condutor de sinal é fabricado em cobre puro e possui banho direto de ouro de 24 quilates sem níquel. Desta forma, o cobre fica protegido contra a oxidação sem a introdução de uma camada magnética de níquel no percurso do sinal.
O princípio nextgen™ de massa reduzida utiliza apenas a quantidade de metal condutor funcionalmente necessária. Esta construção procura reduzir correntes parasitas e efeitos de armazenamento associados a massas metálicas excessivas. A WBT-0610 Cu foi, por isso, concebida para uma transmissão de sinal precisa em sistemas de áudio exigentes.

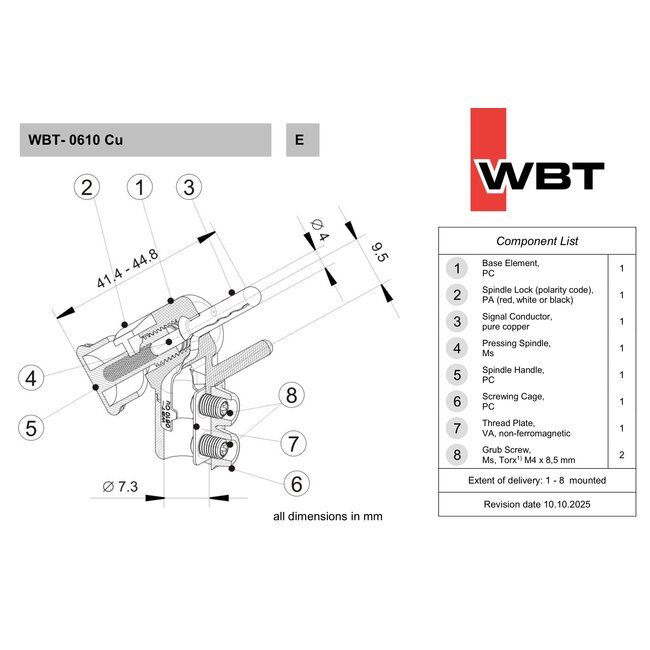

O pino de contacto é composto por três segmentos. Ao apertar o eixo central, estes segmentos expandem-se e fixam firmemente a ficha no terminal. Este mecanismo proporciona uma pressão de contacto elevada e constante, mantendo uma resistência de transição inferior a 0,5 mΩ.
A construção bloqueável evita ligações soltas ou instáveis e torna a WBT-0610 Cu adequada para amplificadores, etapas de potência e colunas equipados com terminais padrão de 4 mm.
A WBT-0610 Cu foi concebida para extremidades de cabo cravadas com secções até 10 mm² ou 7 AWG. O sistema duplo de parafusos Torx fixa de forma segura a extremidade cravada. O segundo parafuso funciona como alívio de tensão, impedindo que a força mecânica seja transmitida diretamente à ligação elétrica.
Para obter o melhor resultado, recomenda-se a utilização de terminais WBT adequados e de um alicate de cravar profissional. O binário de aperto recomendado para os parafusos Torx é de 0,5 Nm.
A entrada inclinada conduz naturalmente o cabo da coluna para baixo. Isto evita dobras excessivas e reduz o espaço necessário atrás do equipamento. O isolamento integral e o pino de segurança integrado tornam o conector seguro ao toque e compatível com os requisitos CE e IEC aplicáveis.
Descubra também os restantes conectores e acessórios de alta qualidade da WBT disponíveis na Hi-Stands.
| Tipo de conector | Ficha banana nextgen™ |
| Condutor de sinal | Cobre puro |
| Acabamento | Banho direto de ouro de 24 quilates sem níquel |
| Ligação do cabo | Ligação cravada sem soldadura |
| Secção máxima do cabo | 10 mm² / 7 AWG |
| Sistema de fixação | Sistema duplo de parafusos Torx |
| Binário de aperto recomendado | 0,5 Nm |
| Resistência de transição | Inferior a 0,5 mΩ |
| Corrente contínua | 50 A |
| Corrente de pico | 1000 A |
| Conformidade | CE, IEC e RoHS |
