Conjunto de quatro terminais WBT-0763 Classic banhados a ouro para fichas banana, forquilhas e cabos cravados. Elevada pressão de contacto, baixa resistência e montagem antirrotação. Leia mais.

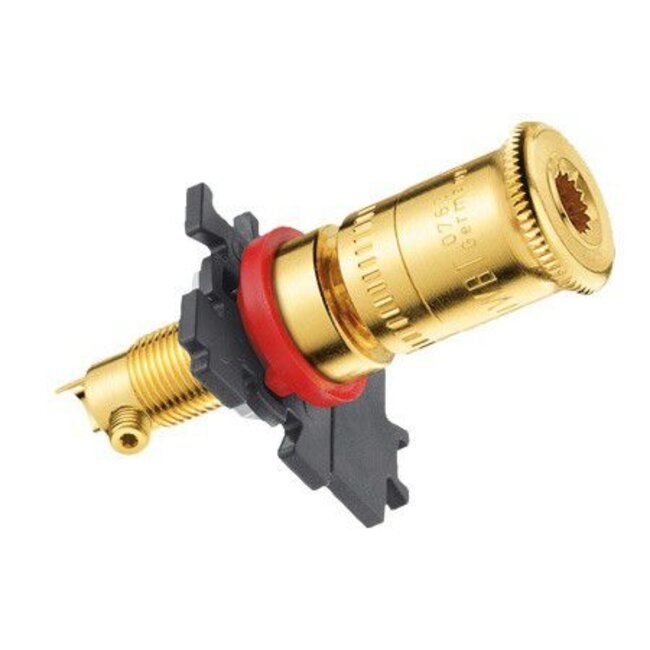

O WBT-0763 é um terminal de coluna de elevada qualidade da série Classic, desenvolvido para a construção de colunas, projetos de restauro e atualização de painéis de ligação existentes. O conjunto inclui quatro terminais, sendo adequado para equipar um par de colunas estéreo.
Os elementos de contacto maciços são fabricados em latão e protegidos por um resistente revestimento multicamada de ouro de 24 quilates. Este acabamento protege as superfícies contra a corrosão e contribui para uma ligação fiável com uma resistência de contacto permanentemente baixa.
A rosca fina e a superfície de contacto fresada em cruz proporcionam uma pressão de contacto particularmente elevada. A porca de aperto patenteada, composta por duas peças, utiliza uma placa de pressão independente. Desta forma, a forquilha fica firmemente presa sem rodar durante o aperto.
A ligação exterior aceita uma ficha banana de 4 mm, forquilhas com abertura de 6 ou 8 mm e extremidades de cabo cravadas até 6 mm². No interior, podem ser ligados condutores até 10 mm² por soldadura ou cravação, utilizando o parafuso de fixação opcional.
Os componentes isolantes fornecidos permitem uma montagem eletricamente isolada e protegida contra rotação. O sistema modular WBT Puzzle Plate permite instalar os terminais individualmente ou aos pares, utilizando o espaçamento normalizado de 30 mm.
| Tipo de produto | Terminal de coluna Classic |
| Material dos contactos | Latão |
| Acabamento | Revestimento multicamada de ouro de 24 quilates |
| Ligação exterior | Ficha banana de 4 mm, forquilha ou cabo cravado |
| Compatibilidade com forquilhas | Abertura de 6 ou 8 mm |
| Secção máxima exterior | 6 mm² |
| Secção máxima interior | 10 mm² |
| Ligação interior | Soldadura ou cravação com parafuso de fixação opcional |
| Corrente permanente | Pelo menos 200 A segundo a especificação WBT de 2025 |
| Resistência de contacto | Máximo de 0,1 mΩ |
| Orifício de montagem | Ø 11,5 mm com ranhura antirrotação de 2,5 × 2 mm |
| Espaçamento normalizado em montagem dupla | 30 mm |
| Conteúdo | 4 terminais de coluna |
Conheça também todos os conectores e terminais de coluna WBT disponíveis na Hi-Stands.
