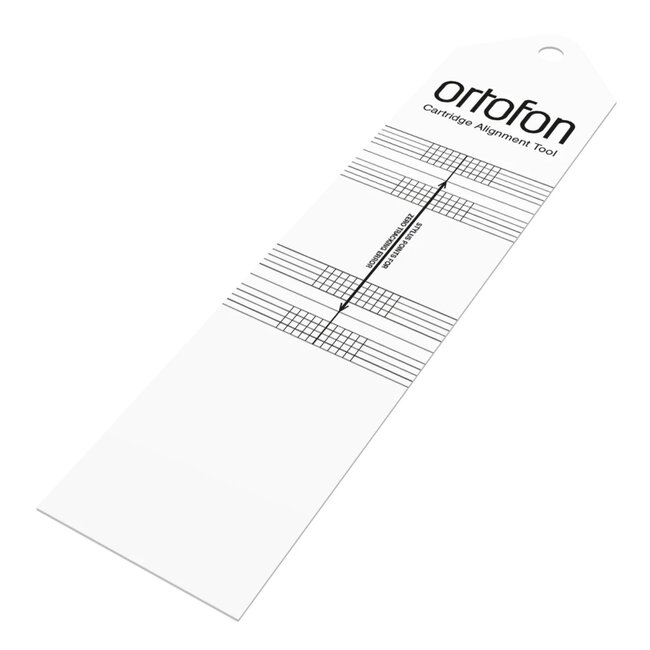

Ortofon Cartridge Alignment Tool - alinhamento Baerwald preciso

O alinhamento correto da cápsula é essencial para garantir uma leitura uniforme do sulco e uma reprodução precisa dos discos. O Ortofon Cartridge Alignment Tool é um gabarito de dois pontos baseado na geometria Baerwald. Os dois pontos nulos e as linhas de referência ajudam a posicionar cuidadosamente a cápsula e a haste da agulha. É uma ferramenta prática para instalar uma nova cápsula, substituir um modelo existente ou verificar uma afinação já efetuada.

Consulte também todos os produtos Ortofon. Depois do alinhamento, verifique a força de apoio com a balança de força de apoio Ortofon Scale.

Características principais

• Gabarito de alinhamento de dois pontos segundo a geometria Baerwald
• Dois pontos nulos claramente assinalados para um ajuste preciso
• Linhas de referência para alinhar corretamente a haste da agulha
• Ajuda a minimizar o erro de leitura ao longo do disco
• Para cápsulas que podem ser deslocadas e rodadas no porta-cápsulas
• Utilização simples na instalação, substituição ou verificação de uma cápsula

Como utilizar o gabarito Ortofon

1. Desligue o gira-discos e coloque o gabarito de forma plana sobre o eixo do prato.
2. Desaperte ligeiramente os parafusos de fixação para que a cápsula ainda possa ser deslocada e rodada.
3. Baixe cuidadosamente a agulha sobre o primeiro ponto nulo assinalado.
4. Observe a haste da agulha ao nível dos olhos e ajuste a cápsula até ficar paralela às linhas de referência.
5. Repita o procedimento no segundo ponto nulo. Quando a haste estiver paralela nas duas posições, aperte os parafusos e volte a verificar o alinhamento.

Especificações técnicas Ortofon Cartridge Alignment Tool

Conselhos e utilização

Alinhe sempre a haste da agulha, também denominada cantilever, e não apenas os lados exteriores do corpo da cápsula. A haste pode apresentar um pequeno desvio em relação ao corpo. Trabalhe com cuidado e faça apenas pequenos ajustes. Se o fabricante do gira-discos ou do braço indicar uma geometria de alinhamento diferente, siga as respetivas instruções.

Para uma explicação detalhada, consulte o guia oficial de alinhamento da Ortofon.
