O WBT 0110 Ag Nextgen™ representa o auge da tecnologia de áudio e da engenharia de precisão. Leia mais.

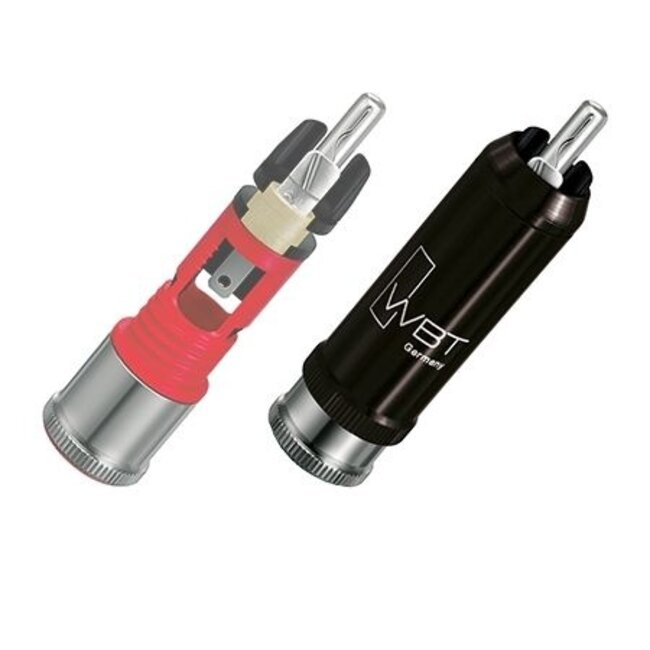

A WBT-0110 Ag nextgen™ é uma ficha RCA/Cinch sem compromissos, desenvolvida para ligações digitais e analógicas de alta qualidade. A sua impedância característica de 75 ohms e largura de banda de transmissão até 1 GHz tornam-na especialmente indicada para ligações coaxiais digitais e aplicações analógicas de banda larga.
Os contactos monobloco responsáveis pela transmissão do sinal são fabricados em prata fina de elevada pureza. A excelente condutividade elétrica deste material favorece uma transmissão rápida e precisa. A construção nextgen™ com reduzida massa metálica impede a formação de correntes parasitas que poderiam causar distorção do sinal.
O mecanismo de aperto patenteado da WBT funciona de forma semelhante ao mandril de um berbequim. Ao apertar a manga, o contacto exterior é pressionado firmemente contra a tomada RCA. A elevada pressão de contacto proporciona uma fixação mecânica segura e minimiza a resistência de transição.
A manga de aperto em duas partes evita esforços de torção nos elementos de contacto durante a instalação. Também compensa pequenas diferenças dimensionais entre tomadas RCA. O pino central ranhurado oferece um contacto firme, elástico e eletricamente fiável a longo prazo.
A WBT-0110 Ag aceita cabos com um diâmetro exterior máximo de 9 mm. A ligação pode ser soldada ou cravada com um terminal plano de 2,8 mm. Um parafuso Torx T.6 proporciona um alívio de tensão seguro. Para a montagem, a WBT recomenda a chave Torx T.6 WBT-0488 e a solda de prata WBT-0800.
Descubra também os restantes conectores e soluções de ligação premium da WBT na Hi-Stands.
| Tipo | Ficha RCA/Cinch nextgen™ |
| Aplicação | Ligações digitais e analógicas |
| Condutores de sinal | Prata fina |
| Impedância característica | 75 ohms até 1 GHz |
| Capacitância própria | Aproximadamente 2,5 pF |
| Técnica de ligação | Soldadura ou cravação com terminal plano de 2,8 mm |
| Diâmetro máximo do cabo | 9 mm |
| Dimensões | Ø 13,6 × 51 mm |
| Alívio de tensão | Parafuso Torx T.6 |
| Conformidade | Em conformidade com RoHS |
