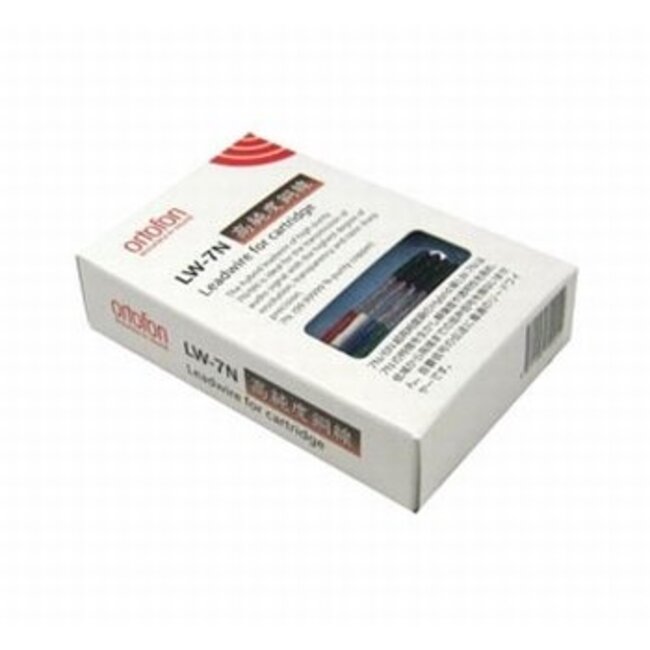

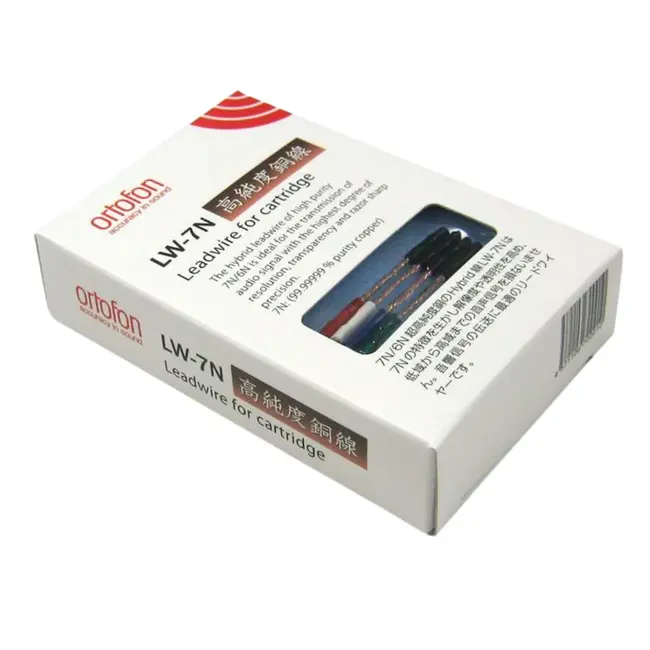

Ortofon LW 7N – cabos para headshell em cobre 7N/6N de elevada pureza

Os Ortofon LW 7N são cabos de ligação de elevada qualidade desenvolvidos para a curta ligação de sinal entre a célula e o headshell de um gira-discos. A Ortofon combina condutores de cobre 7N e 6N de elevada pureza com terminais banhados a ródio. Com 35 mm de comprimento, os LW 7N podem ser utilizados com muitos headshells e constituem uma opção particularmente interessante para quem pretende instalar ou atualizar uma célula num sistema analógico de elevada qualidade.

Veja também todos os produtos Ortofon e a nossa seleção de cabos para headshell.

Principais características

• Construção híbrida com cobre 7N e 6N de elevada pureza
• Condutor 7NCu composto por 3 fios de Ø 0,26 mm
• Condutor 6NCu composto por 16 fios de Ø 0,10 mm
• Cobre 7N com pureza especificada de 99,99999%
• Terminais banhados a ródio
• Comprimento de 35 mm
• Ligações codificadas por cores para os canais esquerdo e direito
• Desenvolvidos para a ligação entre a célula e o headshell

Especificações técnicas Ortofon LW 7N

Ligação e código de cores

A Ortofon utiliza vermelho e verde para o canal direito: vermelho para o sinal (+) e verde para a massa. Branco e azul correspondem ao canal esquerdo: branco para o sinal (+) e azul para a massa. A Ortofon recomenda ligar primeiro os cabos à célula e ao headshell antes de montar definitivamente a célula no headshell.

Utilização com o Ortofon SH-4

Durante a instalação deve prestar atenção ao diâmetro dos pinos. Os terminais das células Ortofon e do SH-4 possuem um diâmetro de 1,2 mm, enquanto os pinos de muitos outros headshells Ortofon têm normalmente cerca de 1,0 mm. Ao utilizar os LW 7N com o SH-4, poderá ser necessário alargar ligeiramente e com muito cuidado o terminal do lado do headshell. Não force a ligação, pois uma pressão excessiva poderá danificar os pinos da célula.
