Por que o sistema de montagem é tão importante

Uma cápsula nova pode alterar claramente a reprodução de um gira discos, mas isso só acontece corretamente quando o modelo escolhido é realmente compatível com o braço. Antes de comparar o formato da agulha, a tensão de saída ou o sistema gerador, é necessário identificar o tipo de montagem. Muitos gira discos utilizam uma fixação de meia polegada, enquanto determinados equipamentos possuem uma ligação T4P. Quem procura saber qual cápsula serve no seu gira discos não deve considerar apenas a marca, o preço ou a descrição sonora. A construção do braço determina qual cápsula pode ser instalada e quais ajustes serão necessários antes da reprodução dos discos.

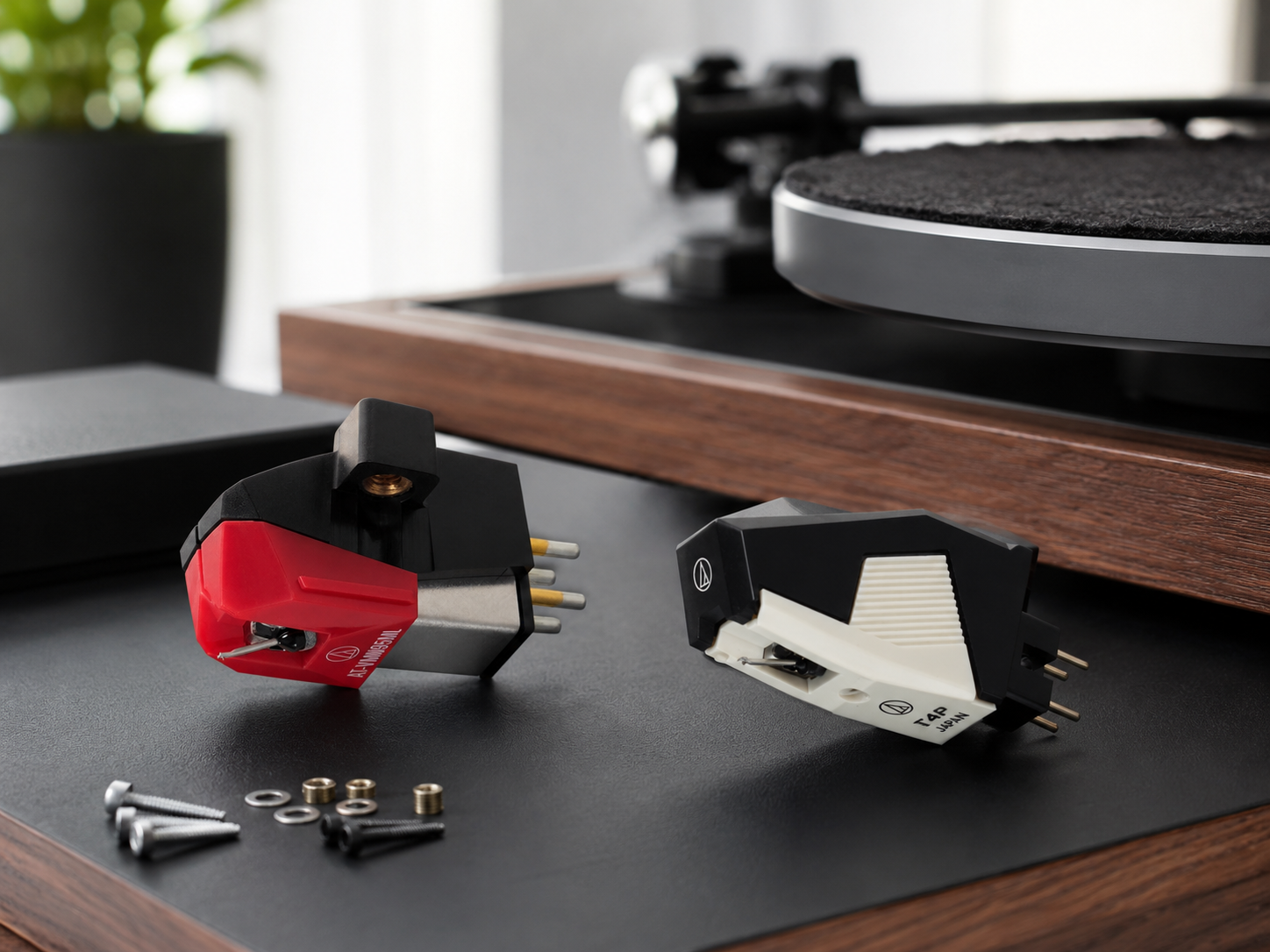

Como reconhecer uma cápsula de meia polegada

Uma cápsula de meia polegada é fixada ao suporte ou à extremidade do braço por meio de dois parafusos. A distância entre os pontos de montagem corresponde a meia polegada, aproximadamente 12,7 milímetros. Na parte traseira da cápsula existem quatro pinos, aos quais são ligados quatro pequenos fios coloridos. Essas ligações transportam os sinais dos canais esquerdo e direito para o braço. Uma vantagem importante da montagem de meia polegada é a grande variedade de cápsulas disponíveis. A instalação exige mais atenção, pois a posição, o alinhamento, a força de apoio e a eventual compensação da força lateral precisam de ser ajustados corretamente.

Como reconhecer uma ligação T4P

Uma cápsula T4P, também conhecida como cápsula P Mount, possui um conector retangular estreito que é introduzido diretamente na extremidade do braço. Os quatro contactos elétricos são ligados automaticamente durante a colocação e a cápsula costuma ser presa com um pequeno parafuso lateral. Esse sistema foi criado para simplificar a substituição da cápsula e reduzir a necessidade de procedimentos complexos de alinhamento. A ligação aparece em vários gira discos antigos e em diferentes modelos de leitura linear. Para substituir uma cápsula T4P, é necessário procurar especificamente um modelo com montagem T4P ou P Mount. Uma agulha de substituição não é uma cápsula completa e deve ser compatível com o corpo existente.

Qual cápsula serve no meu gira discos

Normalmente é possível identificar a montagem sem retirar completamente a cápsula. Quando existem dois parafusos sobre o suporte e quatro fios finos coloridos ligados à parte traseira, o equipamento provavelmente utiliza uma montagem de meia polegada. Quando a cápsula entra no braço como uma única unidade e é presa por apenas um parafuso lateral, provavelmente se trata de uma ligação T4P. Em caso de dúvida, verifique a referência do gira discos, do braço, da cápsula instalada e da agulha de substituição. Uma cápsula que parece encaixar fisicamente não é necessariamente adequada para todas as características mecânicas do braço ou para todas as entradas phono.

Utilizar um adaptador T4P numa montagem de meia polegada

Existem adaptadores que permitem instalar determinadas cápsulas T4P num suporte com montagem de meia polegada. Essa possibilidade é útil quando se pretende continuar a utilizar uma cápsula T4P adequada num gira discos com uma fixação tradicional. O adaptador é aparafusado ao suporte e a cápsula T4P é depois introduzida na respetiva ligação. É importante considerar que o adaptador acrescenta peso e altura ao conjunto. Por esse motivo, o braço deve ser novamente equilibrado e a força de apoio deve ser ajustada. Uma cápsula comum de meia polegada geralmente não pode ser instalada num braço T4P, pois esse braço não possui o espaço nem os fios separados necessários.

Verifique mais do que o sistema de montagem

Depois de identificar o tipo correto de montagem, também é importante comparar as restantes características. Devem ser verificados o tipo de cápsula, a força de apoio recomendada, a tensão de saída, a disponibilidade de uma agulha de substituição e o formato do diamante. Uma agulha elíptica pode retirar mais detalhes do sulco, enquanto uma agulha cónica costuma ser simples de utilizar e tolerante com discos mais antigos. O estado do braço, do suporte e dos fios de ligação também influencia o resultado. Ao identificar primeiro a ligação e verificar depois as especificações técnicas, torna se mais fácil encontrar a cápsula certa para um gira discos Technics antigo, um modelo linear ou um sistema tradicional de meia polegada.
