MCL step up transformer

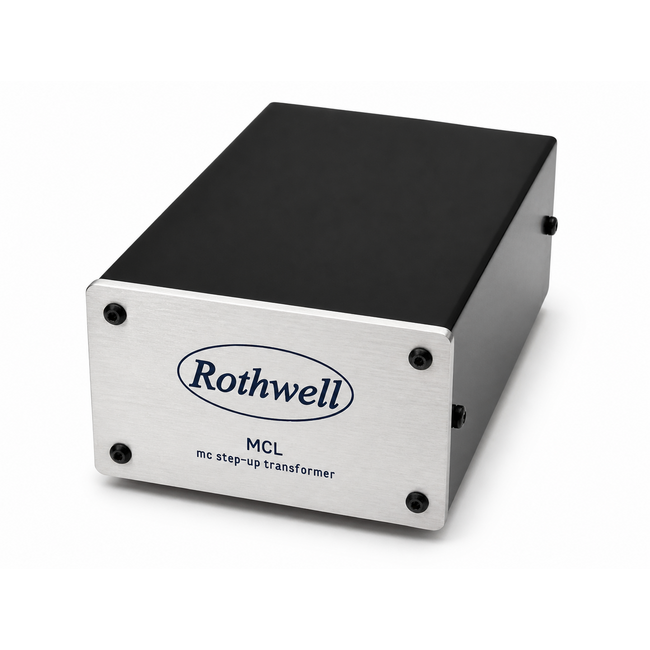

Rothwell MCL step up transformer

De Rothwell MCL step-up transformator, uitgerust met Lundahl transformatoren, is een premium audio transformator ontwikkeld om de uitgangsspanning van moving coil (MC) pick-up elementen te verhogen tot het niveau van moving magnet (MM) elementen. Dit stelt gebruikers in staat om kwalitatief hoogwaardige MC elementen te benutten in combinatie met phono voorversterkers die primair ontworpen zijn voor MM elementen. Veel buizen phono voorversterkers zijn bijvoorbeeld uitsluitend geschikt voor MM.

De kern van de MCL bestaat uit twee Lundahl transformatoren van topkwaliteit, aangevuld met specifieke primaire en secundaire laadnetwerken voor optimale prestaties, resulterend in een uitzonderlijk brede bandbreedte (tot 70kHz).

Voor een optimale signaal-ruisverhouding is het aanbevolen de transformator op afstand van grote nettransformatoren (zoals die in versterkers) te plaatsen en hoogwaardige, laagcapacitieve, afgeschermde verbindingskabels te gebruiken, idealiter niet langer dan 1 meter, tussen de transformator en de phono voorversterker. De Rothwell River verbindingskabels zijn hiervoor bij uitstek geschikt.

Ondanks de toename van beschikbare MC phono voorversterkers (zowel ingebouwd als extern), prefereren velen nog steeds de combinatie van een kwalitatieve step-up transformator en een MM phono voorversterker voor het gebruik van MC elementen. Voor het gebruik van een buizen phono voorversterker met een MC element, is een step-up transformator essentieel voor acceptabele prestaties en signaal-ruisverhouding. De schaarste aan MC step-up transformatoren is te wijten aan de complexiteit en hoge productiekosten. Echter, de prestaties van een goed ontworpen transformator zijn ongeëvenaard.

De Rothwell MCL Step-Up Transformer is nu verkrijgbaar voor het leveren van uitmuntende prestaties met low output MC elementen (aanbevolen uitgangsniveau van 0,3mV - 0,6mV). De bandbreedte is breed en vlak, met speciale aandacht voor de transiënte respons. De afmetingen zijn 100 x 155 x 60 mm.

Specificaties:

• Omzettingsverhouding: 1:20
• Spanningsversterking: 26dB (x20)
• Ingangsimpedantie*: 100 ohm
• Optimale belastingsimpedantie**: 47k + 150pF
• Kernmateriaal: kobalt gebaseerd amorf strip
• Bandbreedte: 8Hz - 75kHz
• Cartridge compatibiliteit (output): 0,2mV - 0,7mV
• Cartridge compatibiliteit (impedantie): <20 ohm
• Afmetingen: 60 x 155 x 92 mm
• Gewicht: 580g
