Denon moving coil-elementen zijn zeer populair en veeleisende luisteraars die het maximale uit hun element willen halen, kiezen vaak voor step-up transformatoren in hun zoektocht naar de ultieme geluidskwaliteit. Sommige Denon-elementen zijn echter niet eenvoudig te combineren met een transformator, vanwege hun hogere dan gemiddelde bronimpedantie en lagere dan gemiddelde uitgangsspanning. Wat is dan de juiste transformatorverhouding? Dat hangt deels af van het specifieke element dat u gebruikt, maar berekeningen tonen aan dat er een “one size fits all”-oplossing bestaat voor low output moving coil-elementen met verrassend weinig compromis.
DL-304
Dit element heeft een bronimpedantie van 40 ohm, maar een lage uitgangsspanning van slechts 0,18 mV. Om een signaalspanning van 5 mV naar de daaropvolgende MM phonostage te bereiken, zou een transformatorverhouding van 1:28 logisch lijken. Echter, met deze verhouding ziet het element een belastingsimpedantie van slechts 60 ohm bij aansluiting op een standaard 47k MM-ingang — te laag voor een element met 40 ohm bronimpedantie. Er zou ongeveer 4,5 dB signaalverlies optreden op de overgang tussen element en transformator, waardoor de uiteindelijke uitgangsspanning slechts 3 mV bedraagt in plaats van 5 mV.
Hoewel 3 mV voor de meeste MM phonostages voldoende is, is de signaal-ruisverhouding minder gunstig dan bij een hoger signaalniveau. Een hogere verhouding, zoals 1:40, lijkt een optie, maar helpt niet: de belastingsimpedantie daalt verder naar slechts 29 ohm en de uitgangsspanning blijft rond 3 mV. Bovendien verslechtert de prestatie, omdat een hogere wikkelverhouding technische nadelen heeft zoals meer weerstand en capaciteit (slechter hoog) of lagere inductie (slechter laag).
Daarom is het verstandig de verhouding zo laag mogelijk te houden. Theoretisch zou 1:35 optimaal zijn (24,68 dB versterking), maar in de praktijk is een lagere verhouding beter. Met slechts 1 dB verlies volstaat al 1:21, en 1:20 is gangbaar met slechts 0,2 dB extra verlies.
Conclusie:
Een verhouding van 1:20 is in de praktijk zeer geschikt voor de DL-304 en levert circa 2,7 mV.
Een verhouding van 1:35 geeft 3,08 mV, maar met slechtere bandbreedte.

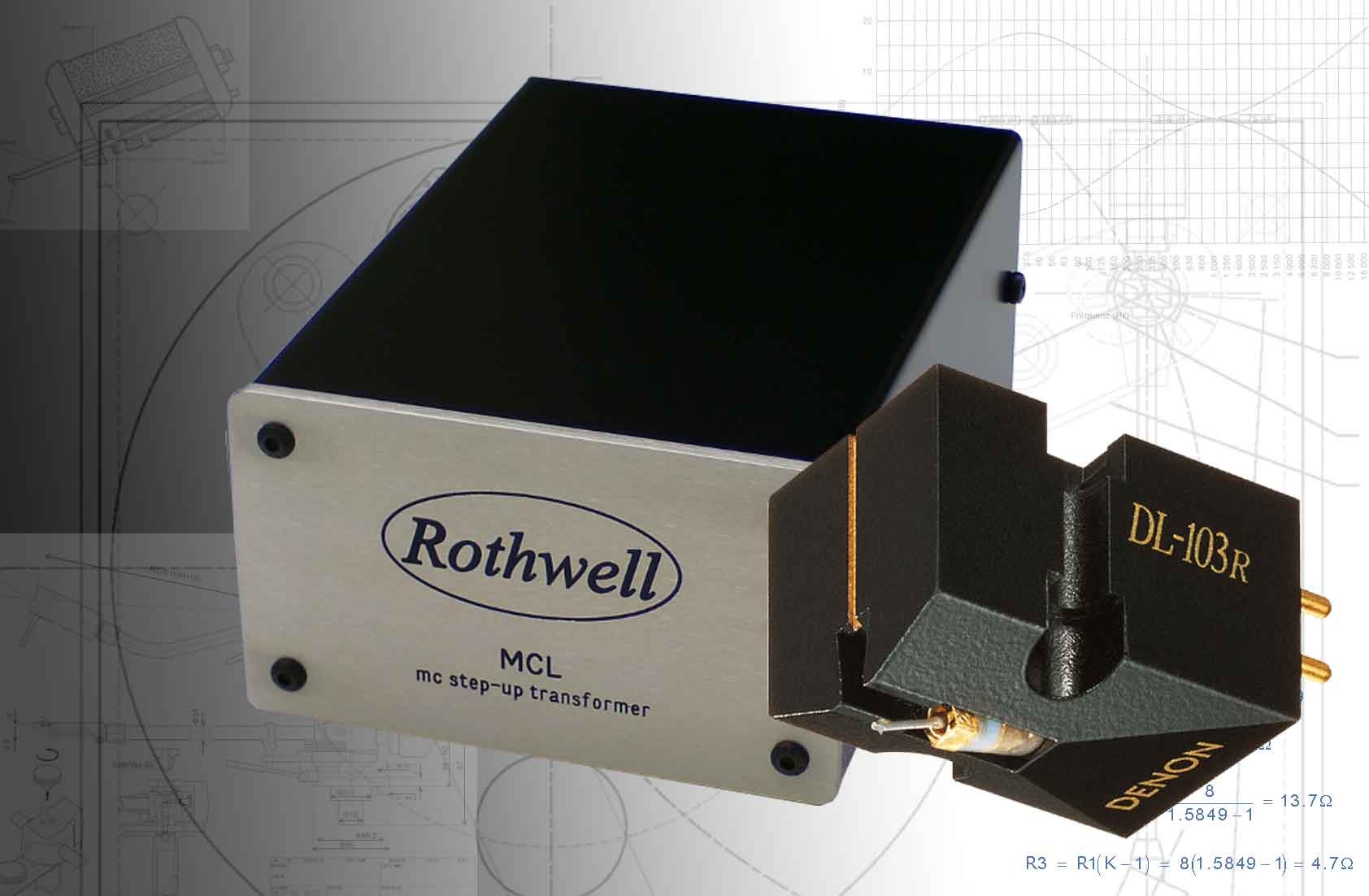

Een passende transformator is de Rothwell MCL.
DL-103
Met 0,3 mV heeft dit element een hogere uitgangsspanning dan de DL-304, maar dezelfde bronimpedantie (40 ohm).
Theoretisch is 1:35 optimaal (5,1 mV), maar 1:20 geeft 4,5 mV met betere prestaties.
Conclusie:
Ook hier is 1:20 de beste praktische keuze.
Geschikt: Rothwell MCL.
DL-103R
Dit element heeft een lagere uitgangsspanning (0,25 mV) maar een veel lagere bronimpedantie (14 ohm).
Theoretisch optimaal: 1:60 — maar dit is praktisch ongunstig en zou zelfs 15 mV uitgangsspanning geven (risico op oversturing).
Een betere aanpak is mikken op ~5 mV uitgangsspanning:
- 1:24 ≈ 5 mV
- 1:20 ≈ 4,5 mV (slechts 1 dB verschil)
Conclusie:
Een verhouding tussen 1:20 en 1:24 is ideaal.
Geschikt: Rothwell MCL.
DL-301mkII
Bronimpedantie: 33 ohm
Uitgangsspanning: 0,4 mV
Theoretisch optimaal: 1:40 → 7,5 mV (te hoog en nadelig voor prestaties)
Alternatieven:
- 1:14 → 4,9 mV (bijna ideaal)
- 1:10 → 3,7 mV
- 1:20 → 6,2 mV
Conclusie:
Een verhouding tussen 1:10 en 1:20 is geschikt.
Geschikt:
DL-110
Dit is een high output MC-element en wordt normaal direct op een MM phonostage aangesloten.
Bronimpedantie: 160 ohm
Uitgangsspanning: 1,6 mV
Een transformator kan nog winst geven, mits met lage verhouding:
- 1:3 → circa 4,7 mV (duidelijke verbetering signaal-ruisverhouding)
Conclusie:
Een lage verhouding is essentieel.
Geschikt: Rothwell MC1-H
Veel gebruikers sluiten de DL-110 echter direct aan zonder transformator.
Alternatief: Headamp
In plaats van een step-up transformator kan ook een headamp gebruikt worden.
Deze doet hetzelfde (versterken van het signaal), maar met actieve elektronica in plaats van transformatoren.
Voordelen:
- Instelbare gain en belasting onafhankelijk van elkaar
- Zeer brede bandbreedte
Transformatoren blijven echter vaak superieur qua laagste ruis.
Een geschikte oplossing is de Rothwell Headspace, met meerdere gain- en load-instellingen en geschikt voor het volledige Denon-assortiment.
