Der WBT 0110 Ag Nextgen™ verkörpert das Beste aus Audiotechnologie und Präzisionsmechanik. Lesen Sie mehr.

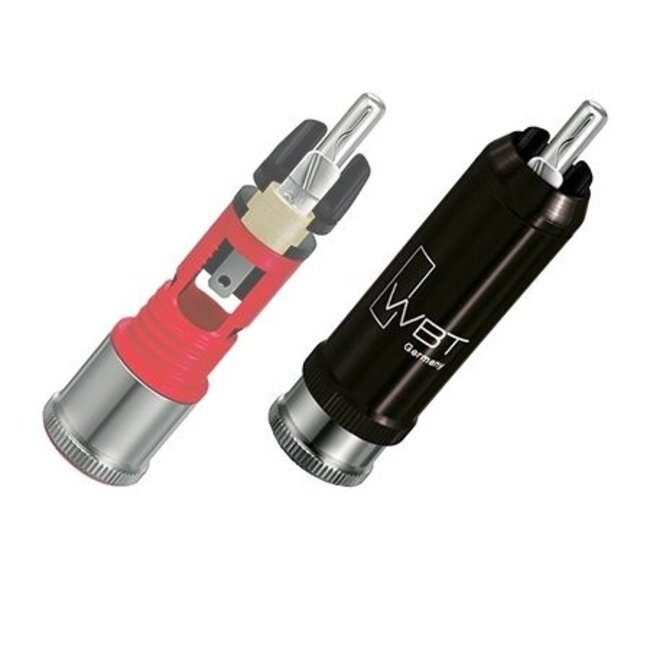

Der WBT-0110 Ag nextgen™ ist ein kompromissloser RCA-/Cinchstecker für hochwertige digitale und analoge Verbindungen. Mit einem Wellenwiderstand von 75 Ohm und einer Übertragungsbandbreite bis 1 GHz eignet er sich hervorragend für digitale Koaxialverbindungen und analoge Breitbandanwendungen.
Die einteiligen Signalkontakte bestehen aus hochreinem Feinsilber. Dessen hervorragende elektrische Leitfähigkeit unterstützt eine schnelle und präzise Signalübertragung. Die metallarme nextgen™-Konstruktion verhindert störende Wirbelströme und reduziert dadurch verursachte Signalverzerrungen.
Der patentierte WBT-Spannzangenmechanismus funktioniert ähnlich wie das Futter einer Bohrmaschine. Beim Festdrehen der Hülse wird der Außenkontakt sicher an die Cinchbuchse geklemmt. Der hohe Kontaktdruck gewährleistet einen stabilen Sitz und minimiert den Übergangswiderstand.
Die zweiteilige Klemmhülse verhindert eine Drehbelastung der Kontaktelemente. Gleichzeitig gleicht sie geringe Maßabweichungen verschiedener Cinchbuchsen aus. Der geschlitzte Mittelstift stellt einen dauerhaft elastischen und zuverlässigen elektrischen Kontakt her.
Der WBT-0110 Ag nimmt Kabel mit einem Außendurchmesser bis 9 mm auf. Die Verbindung kann gelötet oder mit einem 2,8-mm-Flachsteckkabelschuh gecrimpt werden. Eine Torx-T.6-Schraube sorgt für eine sichere Zugentlastung. Für die Montage empfiehlt WBT den Torx-T.6-Schlüssel WBT-0488 sowie das Silberlot WBT-0800.
Entdecken Sie ebenfalls die weiteren hochwertigen Steckverbinder und Anschlusslösungen von WBT bei Hi-Stands.
| Typ | nextgen™ RCA-/Cinchstecker |
| Anwendung | Digitale und analoge Verbindungen |
| Signalleiter | Feinsilber |
| Wellenwiderstand | 75 Ohm bis 1 GHz |
| Eigenkapazität | Ca. 2,5 pF |
| Anschlusstechnik | Löten oder Crimpen mit 2,8-mm-Flachstecker |
| Maximaler Kabeldurchmesser | 9 mm |
| Abmessungen | Ø 13,6 × 51 mm |
| Zugentlastung | Torx-T.6-Schraube |
| Konformität | RoHS-konform |
