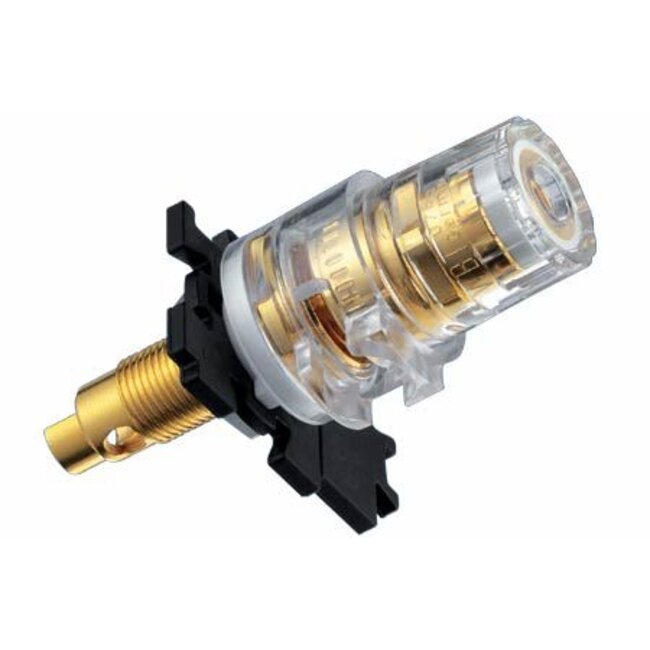

WBT 0765 – Set 4-teilig

Extrem hoher Anpressdruck für Spaten durch Feingewinde und kreuzgefräste Oberfläche
Klopfen. zweiteilige Spannmutter für höchste Verbindungsfestigkeit
Löt- oder Crimpanschluss
CE- und IEC-konform dank vollständiger Makrolon-Isolierung
24 Karat Mehrschichtvergoldung
max. Dauerstrom 70 A
Verdrehsichere Befestigung
Puzzle-Plattensystem

Produktbeschreibung:

Die Spannmutter ist so konzipiert, dass sie einen perfekten Halt bietet. Die vergoldete Oberfläche verhindert jegliche Form von Korrosion. Die IC- und IEC-Konformität wird durch eine transparente Makrolon-Vollisolierung aller stromführenden Teile erreicht.

Äußere Verbindung
>> 4mm Bananenstecker
Am vorderen Teil der Spannmutter kann ein 4 mm Bananenstecker angeschlossen werden.

>> Kabelschuhe und gecrimpte Kabelenden (bis 6 mm² / 9 AWG)
Mit dem patentierten WBT-Spannmuttersystem können Sie Hochdruck-Kabelschuhe und gecrimpte Kabelendverbindungen herstellen. Die kreuzgefräste Oberfläche auf der Unterseite der Verschraubung sorgt für eine dauerhaft sichere Verbindung mit extrem geringem Übergangswiderstand. Es verhindert auch das Aufspalten von Kabelsträngen, wenn offene Kabelenden verwendet werden.

Innere Verbindung
Innen können Kabel mit einem Leiterquerschnitt bis 10 mm² (7 AWG) verwendet werden. Die Anschlüsse können gelötet oder gecrimpt werden.
Für Lötverbindungen empfiehlt WBT das oberflächenschonende Silberlot WBT-0800.
Für Crimpverbindungen wird eine zusätzliche Torx-Schraube T.6 benötigt.

Bearbeiten
Montageisolatoren werden mitgeliefert und sorgen nicht nur für Isolierung, sondern auch für verdrehsichere Befestigung und Polaritätskennzeichnung. Kontermuttern, zweistufige Nockenscheiben und Puzzleplatten werden ebenfalls mitgeliefert. Die Puzzleplatten können zusammengeklickt werden. Das sorgt für einen präzisen Endabstand von 19 bzw. 30 mm, vor allem aber für absoluten Verdrehschutz. Bei Geräten mit hohen mechanischen Eigenschwingungen, wie z. B. Lautsprechern, müssen die Muttern zusätzlich angezogen werden – zum Beispiel mit der WBT Fächerscheibe WBT-9150. Wird ein fester Abstand von 19 mm benötigt, kann man das Distanzstück WBT-9404 verwenden und das WBT-0765 als Doppelklemme montieren. Verriegelungsschlitze im Distanzstück ermöglichen eine Drehung der Einlassöffnung für das Anschlusskabel in 45°-Schritten.

Aufgrund der aktuellen Sicherheitsbestimmungen müssen die 4 mm Bananenlöcher der WBT Mastklemmen mit dem Sicherheitsstock WBT-0799 verschlossen werden.
Spezifikationen:
Aderquerschnitt (max.): Außen: 6 mm² (9 AWG)
innen: 10 mm² (AWG 7)
Anschlusstechnik: außen: 4 mm Bananenstecker, Flachstecker (6-8 mm Flachstecker), Crimpen
innen: Crimpen (T.6 Torxschraube erforderlich) oder Löten
Wandstärke: 0,1-10 mm
Kennzeichnung: rot, weiß oder schwarz
Montage: mit dem Distanzstück WBT-9404 auch als Doppelklemme
Empfohlenes Werkzeug:

Torx T.6 Schlüssel WBT-0488
Drehmomentschraubendreher WBT-0481 für die professionelle OEM-Montage
Crimpwerkzeug WBT-0403
