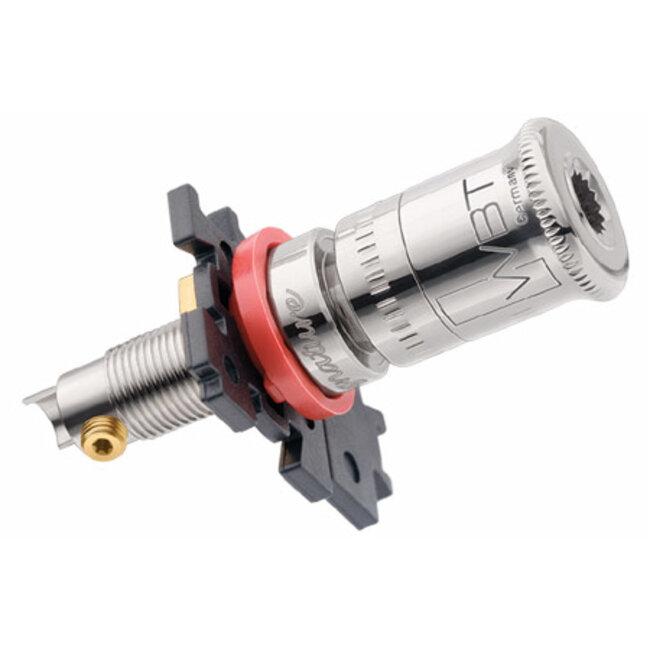

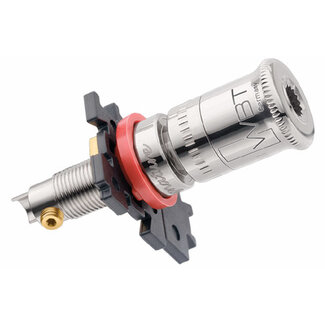

WBT 0730.12 – Satz 4-teilig
Spitzenprodukt für höchste Ansprüche an Signalübertragung, mechanische Stabilität und Design
Hervorragende mechanische Eigenschaften, solide Bauweise und die zweiteilige Spannmutter mit drehbarem Druckstück sorgen für eine hohe Anpresskraft und damit einen konstant niedrigen Übergangswiderstand – die Voraussetzung für absolut minimale Beeinträchtigungen der Klangqualität.
Das elegante Design der Anschlussklemme wird durch die glänzende, platinierte Oberfläche zusätzlich aufgewertet, die Korrosion zuverlässig verhindert. Die Anschlussklemme wird vor Platin poliert, wodurch eine extrem robuste und verschleißfeste Oberfläche entsteht.
Äußere Verbindung
>> 4mm Bananenstecker
Im vorderen Teil der Spannmutter kann ein 4 mm Bananenstecker angeschlossen werden.
> Kabelschuhe und gecrimpte Kabelenden (bis 6 mm²)
Das patentierte WBT-Zugmuttersystem ermöglicht Ihnen das Herstellen von Hochdruck-Spaten- und Crimp-Kabelendverbindungen. Die kreuzgefräste Oberfläche auf der Unterseite des Druckstücks sorgt für eine dauerhaft sichere Verbindung mit extrem niedrigem Übergangswiderstand.
Es verhindert auch das Aufspalten von Kabelsträngen, wenn offene Kabelenden verwendet werden.
Innere Verbindung
Innen können Kabel mit einem Aderquerschnitt bis 10 mm² verwendet werden.
WBT empfiehlt die Crimpanschlusstechnik. Mit den mitgelieferten Torx-Schrauben und dem Torx T.6-Schlüssel können Sie gecrimpte Kabelenden perfekt festziehen.
Die Anschlüsse können aber auch gelötet werden. Wenn Sie sich für das Löten entscheiden, empfiehlt WBT das oberflächenschonende Silberlot WBT-0800.
Bearbeiten
Montageisolatoren liegen bei und sorgen nicht nur für eine isolierte, sondern auch für eine verdrehsichere Montage und Polaritätskennzeichnung. Kontermuttern, Doppelnocken-Stufenscheiben und Puzzleplatten sind ebenfalls enthalten.
Die Puzzleplatten können zusammengeklickt werden. Das sorgt für einen präzisen Klemmabstand von 19 bzw. 30 mm, vor allem aber für absoluten Verdrehschutz.
Bei Geräten mit hohen mechanischen Eigenschwingungen wie Lautsprechern müssen die Muttern zusätzlich angezogen werden – zum Beispiel mit der WBT Fächerscheibe WBT-9150.
Wird ein fester Abstand von 19 mm gewünscht, kann das Distanzstück WBT-9404 verwendet und das WBT-0730.01 als Doppelschelle montiert werden.
Dank der Verriegelungsschlitze im Distanzstück kann die Einlassöffnung für das Anschlusskabel in 45°-Schritten gedreht werden.
