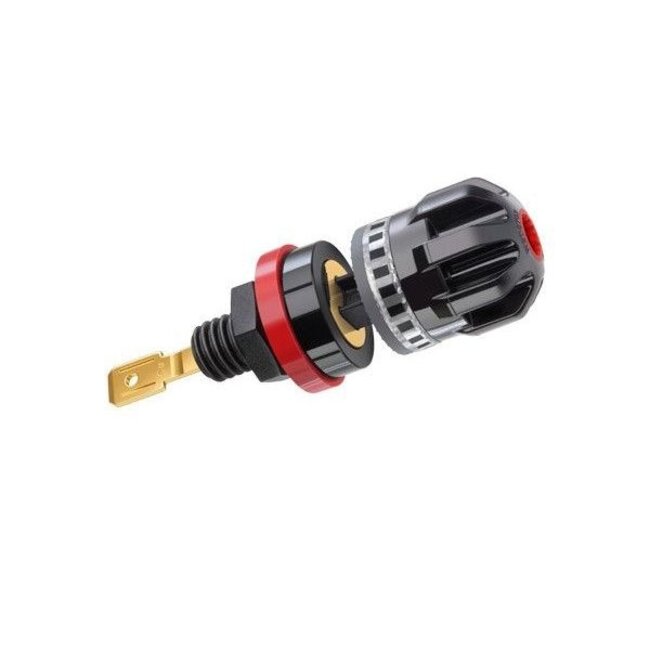

WBT-0703 Cu nextgen™ Polklemme mit Signalleiter aus reinem, direkt vergoldetem Kupfer, Drehmomentanzeige sowie Anschlüssen für Bananenstecker, Kabelschuhe und Kabel. Lesen Sie mehr.
Die WBT-0703 Cu ist eine vollständig isolierte nextgen™ Polklemme für den Einbau in Lautsprechergehäuse und Audiogeräte. Der Signalleiter besteht aus reinem Kupfer und wird mit WBT PlasmaProtect™ direkt und nickelfrei mit 24-karätigem Gold beschichtet. Die massearme Konstruktion und die spezielle Leitergeometrie minimieren unerwünschte Massespeichereffekte und Wirbelströme. Damit eignet sich die WBT-0703 Cu hervorragend für hochwertige Lautsprecher- und Verstärkerprojekte.
Entdecken Sie auch alle Produkte von WBT und unser vollständiges Sortiment an hochwertigen Audio-Steckverbindern.
| Produkttyp | nextgen™ Polklemme für Gehäusemontage |
| Signalleiter | Reines Kupfer |
| Oberfläche | Nickelfreie 24-Karat-Direktvergoldung mit PlasmaProtect™ |
| Außenanschluss | 4-mm-Bananenstecker, Kabelschuh, blankes Kabel oder vercrimptes Kabelende |
| Geeignete Kabelschuhe | Gabelöffnung 6-8 mm |
| Innenanschluss | Löten oder 6,3-mm-Flachsteckkabelschuh |
| Kabelquerschnitt beim Löten | Optimal bis 4 mm² / 11 AWG |
| Maximaler Dauerstrom | 30 A |
| Maximaler Impulsstrom | 200 A |
| Übergangswiderstand | Weniger als 0,1 mΩ, gemessen mit Kabelschuhanschluss |
| Montagebohrung | Ø 11,5 +0,2 mm, mit Nut 2,5 × 2 mm |
| Geeignete Wandstärke | 0,9-10,0 mm |
| Empfohlener Mittenabstand | 30 mm |
| Anzugsdrehmoment der Kontermutter | 1,5 Nm |

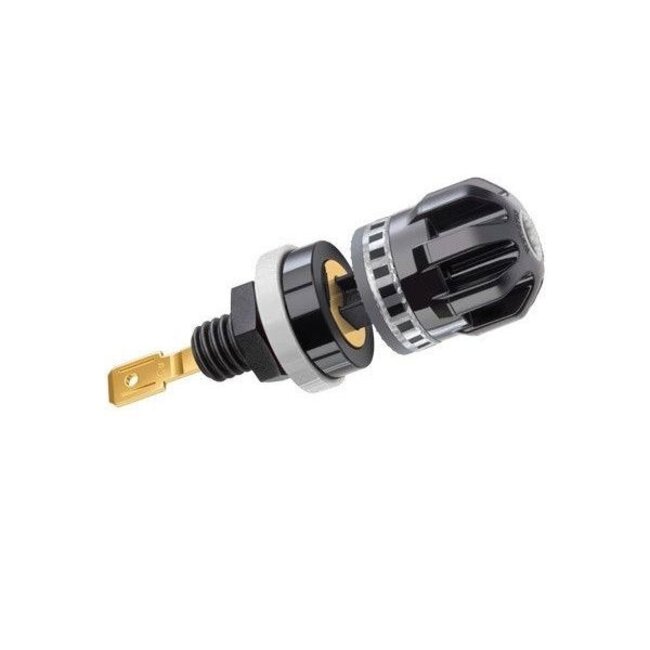

| Farbkennung | Rot, Weiß oder Schwarz, abhängig von der Ausführung |
| Lieferung | Pro Stück |
WBT empfiehlt einen Mittenabstand von 30 mm und ein Anzugsdrehmoment von 1,5 Nm für die Kontermutter. Die Innenverdrahtung kann verlötet oder mit einem 6,3-mm-Flachsteckkabelschuh angeschlossen werden. Für eine zusätzliche Entkopplung von Gehäusevibrationen kann der Körperschalldämpfer WBT-0718 verwendet werden. Verwenden Sie keine lösungsmittelhaltigen Kontaktreiniger, da diese Kunststoffteile beschädigen können.
