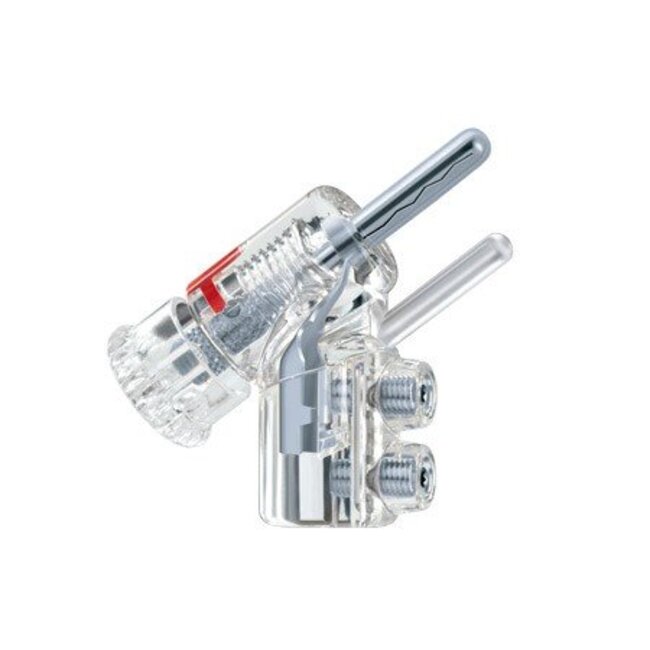

WBT-0610 Ag nextgen™ Safety Pin banaanstekker

De WBT-0610 Ag is een hoogwaardige nextgen™ banaanstekker voor het monteren van luidsprekerkabels. Het minimalistische contactelement is vervaardigd uit fijnzilver en voorzien van een direct aangebrachte platinalaag. Omdat daarbij geen magnetische nikkellaag wordt gebruikt, blijft de signaalweg vrij van onnodige magnetische materiaalinvloeden.

De WBT-0610 Ag is ontwikkeld voor veeleisende hifi-installaties waarin een betrouwbare aansluiting, lage contactweerstand en duurzame mechanische verbinding centraal staan. De banaanstekker wordt per stuk geleverd.

Massagereduceerd nextgen™ ontwerp

Bij de nextgen™ technologie van WBT wordt de hoeveelheid geleidend metaal doelgericht beperkt. Het fijnzilveren contactelement transporteert het audiosignaal, terwijl de overige mechanische functies zo veel mogelijk door hoogwaardige, niet-geleidende materialen worden uitgevoerd. Hierdoor worden ongewenste wervelstromen en massa-opslageffecten in de connector beperkt.

Vergrendelbaar spreidcontact

Door de centrale spindel aan te draaien, zetten de drie segmenten van de contactpen zich uit. De banaanstekker klemt daardoor stevig in de luidsprekerterminal. De blijvend hoge contactdruk zorgt voor een stabiele verbinding en een constant lage overgangsweerstand.

Fijnzilver met een platina contactlaag

De signaalgeleider is gemaakt van fijnzilver, een materiaal met een bijzonder hoge elektrische geleidbaarheid. Een direct aangebrachte, nikkelvrije platinalaag beschermt het zilver tegen oxidatie en draagt bij aan een langdurig betrouwbaar contact.

Soldeervrije montage met dubbele Torx-bevestiging

De WBT-0610 Ag is ontworpen voor soldeervrije crimptechniek. Het gecrimpte kabeluiteinde wordt met een Torx-schroef vastgezet, terwijl de tweede Torx-schroef als trekontlasting dient. De connector is geschikt voor luidsprekerkabels met een aderdoorsnede tot 10 mm² (7 AWG). Voor de montage is Torx T.6-gereedschap nodig.

Compact, veilig en kabelvriendelijk

Dankzij de haakse kabelinvoer wordt de luidsprekerkabel op natuurlijke wijze naar beneden geleid. Dit vermindert de mechanische belasting op zowel de kabel als de aansluiting. De volledig geïsoleerde behuizing en geïntegreerde Safety Pin helpen onbedoeld gebruik in een netcontactdoos te voorkomen. De connector voldoet daarmee aan de toepasselijke CE- en IEC-veiligheidseisen.

Belangrijkste eigenschappen

• Signaalgeleider vervaardigd uit fijnzilver
• Nikkelvrije, direct aangebrachte platinalaag
• Massagereduceerde WBT nextgen™ technologie
• Vergrendelbaar contact met gepatenteerd spreidmechanisme
• Soldeervrije crimpverbinding
• Dubbele Torx-bevestiging voor contact en trekontlasting
• Geschikt voor kabeldoorsneden tot 10 mm²
• Volledig geïsoleerde, CE- en IEC-conforme constructie
• Haakse, kabelvriendelijke invoer

Technische specificaties WBT-0610 Ag
