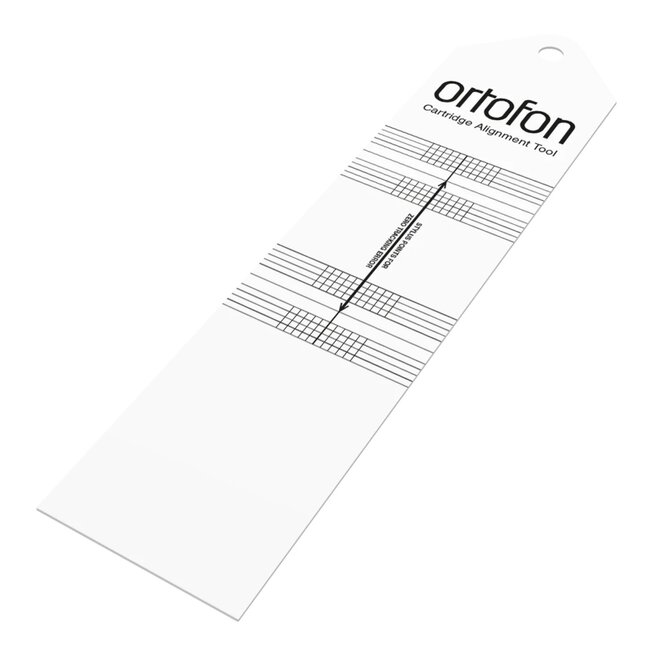

Ortofon Cartridge Alignment Tool - nauwkeurige Baerwald-uitlijning

Een correct uitgelijnd platenspelerelement is belangrijk voor een gelijkmatige aftasting en nauwkeurige weergave van uw vinylplaten. De Ortofon Cartridge Alignment Tool is een gebruiksvriendelijke tweepunts-uitlijnmal volgens de Baerwald-geometrie. Met de duidelijk gemarkeerde nulpunten en referentielijnen kunt u de cantilever en naald nauwkeurig positioneren. De mal is geschikt voor het monteren van een nieuw element en voor het controleren van een bestaande afstelling.

Bekijk ook alle producten van Ortofon. Controleer na het uitlijnen tevens de naalddruk met de Ortofon Scale naalddrukmeter.

Belangrijkste kenmerken

• Tweepunts-uitlijnmal volgens de Baerwald-geometrie
• Twee duidelijk gemarkeerde nulpunten voor een nauwkeurige afstelling
• Referentielijnen voor het parallel uitlijnen van de cantilever
• Helpt de aftastfout over de plaat te minimaliseren
• Geschikt voor elementen die in de headshell kunnen worden verschoven en gedraaid
• Eenvoudig te gebruiken bij montage, vervanging of controle van een element

Zo gebruikt u de Ortofon-uitlijnmal

1. Schakel de platenspeler uit en plaats de uitlijnmal vlak over de plateauspindel.
2. Draai de bevestigingsschroeven van het element voorzichtig los, zodat het element nog kan worden verschoven en gedraaid.
3. Laat de naald voorzichtig op het eerste gemarkeerde nulpunt zakken.
4. Controleer op ooghoogte of de cantilever parallel loopt aan de referentielijnen en corrigeer de positie indien nodig.
5. Herhaal de controle bij het tweede nulpunt totdat de cantilever op beide posities parallel staat. Draai daarna de schroeven vast en controleer de afstelling opnieuw.

Technische specificaties Ortofon Cartridge Alignment Tool

Advies en toepassing

Lijn altijd de cantilever, oftewel de naalddrager, uit en niet uitsluitend de buitenzijde van de elementbehuizing. De cantilever kan namelijk iets afwijken van de behuizing. Werk voorzichtig en maak steeds kleine aanpassingen. Wanneer de fabrikant van uw platenspeler of toonarm een andere specifieke uitlijngeometrie voorschrijft, adviseren wij die instructies te volgen.

Bekijk voor een stapsgewijze uitleg ook de officiële Ortofon-uitlijnhandleiding.
