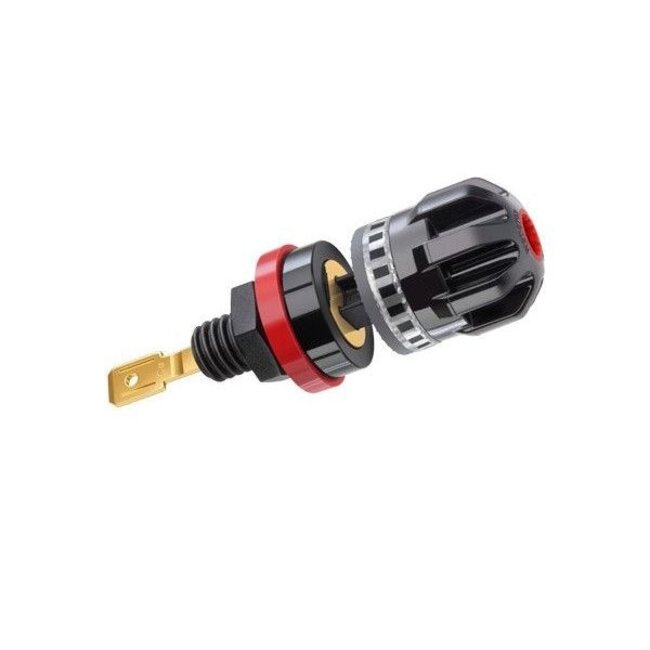

WBT-0703 Cu nextgen™ luidsprekerterminal met puur koperen, direct vergulde signaalgeleider, geïntegreerde klemkrachtindicator en aansluitingen voor banaanstekkers, spades en kabel. Lees meer.
De WBT-0703 Cu is een volledig geïsoleerde nextgen™ luidsprekerterminal voor montage in luidsprekerkasten en audioapparatuur. De signaalgeleider bestaat uit puur koper en is met WBT PlasmaProtect™ rechtstreeks voorzien van een nikkelvrije laag 24-karaats goud. Dankzij de massa-arme constructie en doordachte geleidergeometrie worden ongewenste massaopslageffecten en wervelstromen geminimaliseerd. Dit maakt de WBT-0703 Cu een uitstekende keuze voor hoogwaardige luidspreker- en versterkerprojecten.
Bekijk ook alle producten van WBT en ons complete assortiment hoogwaardige audio connectors.
| Producttype | nextgen™ luidsprekerterminal voor chassis- en kastmontage |
| Signaalgeleider | Puur koper |
| Oppervlakte | Nikkelvrije directe 24-karaats vergulding met PlasmaProtect™ |
| Buitenaansluiting | 4-mm-bananenstekker, spade, blanke kabel of gekrimpt kabeluiteinde |
| Geschikte spades | Vorkopening 6-8 mm |
| Binnenaansluiting | Solderen of 6,3-mm-vlakstekkabelschoen |
| Kabeldoorsnede bij solderen | Optimaal tot 4 mm² / 11 AWG |
| Maximale continue stroom | 30 A |
| Maximale impulsstroom | 200 A |
| Overgangsweerstand | Minder dan 0,1 mΩ, gemeten met spadeverbinding |
| Montagegat | Ø 11,5 +0,2 mm, met sleuf van 2,5 × 2 mm |
| Geschikte wanddikte | 0,9-10,0 mm |
| Aanbevolen hartafstand | 30 mm |
| Aanhaalmoment contramoer | 1,5 Nm |

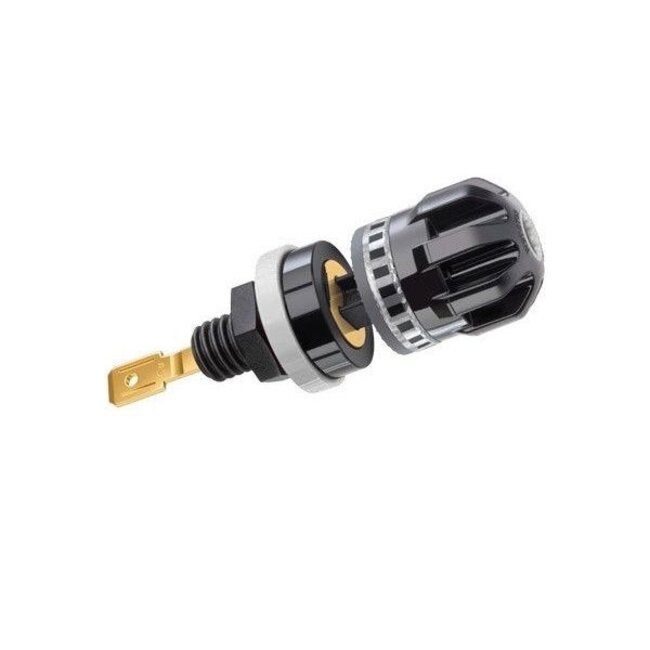

| Kleurcodering | Rood, wit of zwart, afhankelijk van uitvoering |
| Levering | Per stuk |
Voor een betrouwbare montage adviseert WBT een hartafstand van 30 mm en een aanhaalmoment van 1,5 Nm voor de contramoer. De binnenbedrading kan worden gesoldeerd of met een 6,3-mm-vlakstekkabelschoen worden aangesloten. Voor extra ontkoppeling van kasttrillingen kan de WBT-0718 trillingsdemper worden toegepast. Gebruik geen oplosmiddelhoudende contactreinigers, omdat deze de kunststof onderdelen kunnen beschadigen.
Download: Datasheet
