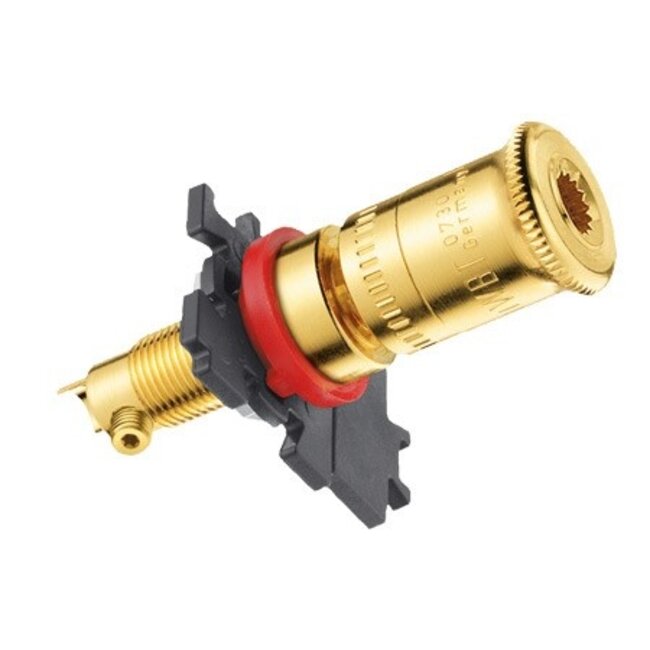

Produto para as mais altas exigências em transmissão de sinal, estabilidade mecânica e design.
Excelentes propriedades mecânicas, construção sólida e a porca de fixação de duas peças com elemento de pressão rotativo garantem alta pressão de contato e, portanto, resistência de contato consistentemente baixa – o pré-requisito para efeitos absolutamente mínimos na qualidade do som.
O design elegante do bloco de terminais é ainda mais valorizado pela superfície revestida com múltiplas camadas de ouro, que previne a corrosão de forma confiável.
Conexão externa
>> Conector banana de 4 mm
Um plugue banana de 4 mm pode ser conectado à parte frontal da porca de tensão.
Terminais de cabo tipo pá e crimpados (até 6 mm² / 9 AWG)
O sistema patenteado de porca de fixação WBT permite criar terminações de cabos de alta pressão, tanto do tipo pá quanto por crimpagem. A superfície fresada transversalmente na parte inferior da peça de fixação garante uma conexão permanentemente segura com resistência de contato extremamente baixa.
Isso também evita a separação dos fios do cabo quando se utilizam extremidades desencapadas.
Conexão interna
Cabos com seção transversal de até 10 mm² (7 AWG) podem ser usados em ambientes internos.
A WBT recomenda o método de crimpagem. Você pode usar os parafusos Torx incluídos e a chave Torx T.6 para fixar com segurança as extremidades dos cabos crimpados.
No entanto, as conexões também podem ser soldadas. Caso opte por soldar, a WBT recomenda a solda de prata WBT-0800, que não danifica a superfície.
Conjunto
Os isoladores de montagem estão incluídos e garantem não apenas isolamento, mas também resistência à torção e identificação de polaridade. Porcas de travamento, arruelas de dupla camada com cames e placas de encaixe também estão incluídas.
As placas do quebra-cabeça podem ser encaixadas umas nas outras. Isso garante uma distância de fixação precisa de 19 ou 30 mm, mas, acima de tudo, proteção absoluta contra torção.
As porcas em dispositivos com altos níveis de vibração mecânica intrínseca, como alto-falantes, devem ser fixadas adicionalmente – por exemplo, com a arruela de pressão dentada WBT-9150.
Caso seja necessária uma distância fixa de 19 mm, pode-se utilizar o espaçador WBT-9404 e montar o WBT-0730.01 como uma braçadeira dupla.
As ranhuras de travamento no espaçador permitem que a abertura de entrada para o cabo de conexão seja girada em incrementos de 45°.
