Ortofon Cartridge Alignment Tool - alignement Baerwald précis

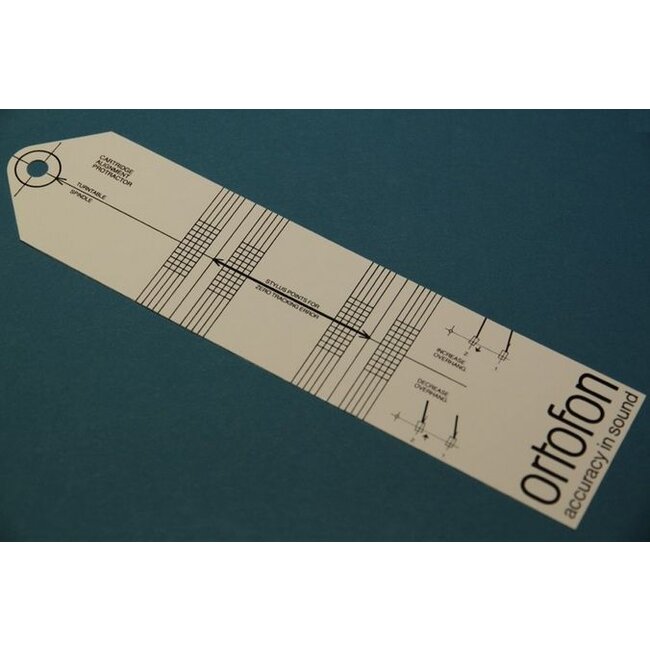

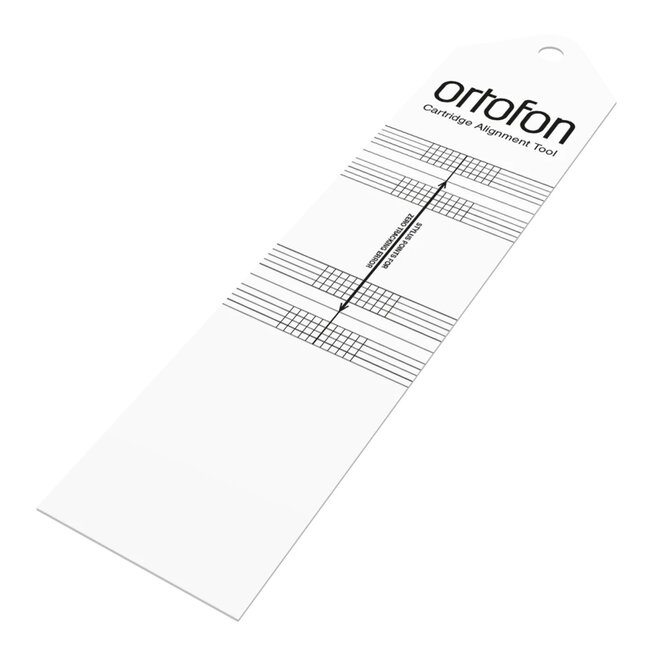

Un alignement correct de la cellule est indispensable pour assurer un suivi régulier du sillon et une lecture précise de vos disques. L’Ortofon Cartridge Alignment Tool est un gabarit à deux points reposant sur la géométrie Baerwald. Ses deux points nuls et ses lignes de référence permettent de positionner soigneusement la cellule et le cantilever. Il convient aussi bien à l’installation d’une nouvelle cellule qu’au remplacement ou au contrôle d’un réglage existant.

Découvrez également tous les produits Ortofon. Après l’alignement, contrôlez la force d’appui avec la balance de force d’appui Ortofon Scale.

Caractéristiques principales

• Gabarit d’alignement à deux points selon la géométrie Baerwald
• Deux points nuls clairement identifiés pour un réglage précis
• Lignes de référence pour aligner correctement le cantilever
• Aide à réduire l’erreur de piste sur l’ensemble du disque
• Pour les cellules pouvant être déplacées et orientées dans le porte-cellule
• Utilisation simple lors du montage, du remplacement ou du contrôle d’une cellule

Comment utiliser le gabarit Ortofon

1. Éteignez la platine et placez le gabarit bien à plat sur l’axe du plateau.
2. Desserrez légèrement les vis de fixation afin que la cellule puisse encore être déplacée et orientée.
3. Abaissez délicatement le diamant sur le premier point nul indiqué.
4. Observez le cantilever à hauteur des yeux et ajustez la cellule jusqu’à ce qu’il soit parallèle aux lignes de référence.
5. Répétez l’opération sur le second point nul. Lorsque le cantilever est parallèle aux deux positions, serrez les vis et vérifiez une dernière fois l’alignement.

Spécifications techniques Ortofon Cartridge Alignment Tool

Conseils et utilisation

Alignez toujours le cantilever et non uniquement les côtés extérieurs du corps de la cellule. Le cantilever peut présenter un léger décalage par rapport au boîtier. Travaillez avec précaution et procédez par petits ajustements. Si le fabricant de votre platine ou de votre bras de lecture impose une autre géométrie d’alignement, respectez ses recommandations.

Pour une explication détaillée, consultez le guide officiel d’alignement Ortofon.
