Le WBT 0110 Ag Nextgen™ représente l’excellence en matière de technologie audio et d’ingénierie de précision. Lire plus.

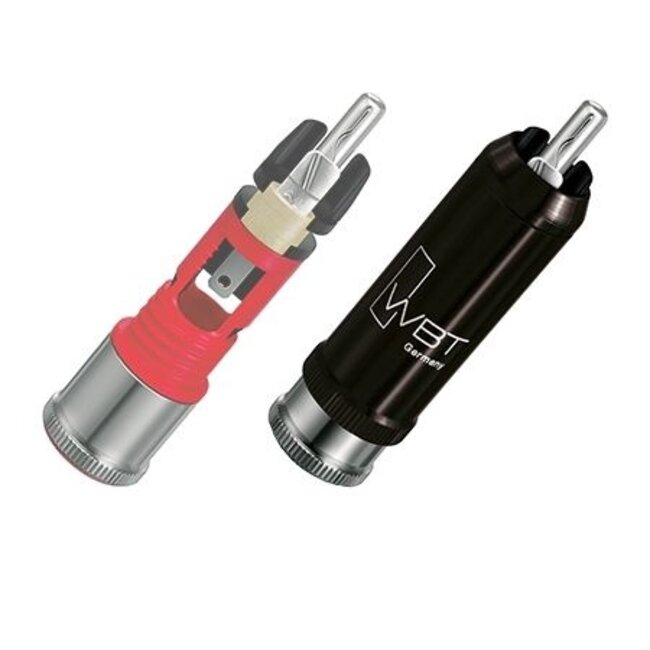

Le WBT-0110 Ag nextgen™ est un connecteur RCA/Cinch sans compromis, conçu pour les liaisons numériques et analogiques haut de gamme. Son impédance caractéristique de 75 ohms et sa bande passante atteignant 1 GHz le rendent particulièrement adapté aux connexions coaxiales numériques ainsi qu’aux applications analogiques à large bande.
Les contacts monoblocs transportant le signal sont fabriqués en argent fin de haute pureté. Son excellente conductivité électrique favorise une transmission rapide et précise. La construction nextgen™ à faible masse métallique empêche la formation de courants de Foucault susceptibles de provoquer une distorsion du signal.
Le mécanisme de serrage breveté de WBT fonctionne selon le principe du mandrin d’une perceuse. Lorsque la bague est serrée, le contact extérieur est fermement appliqué contre l’embase RCA. Cette pression élevée assure une excellente stabilité mécanique et minimise la résistance de contact.
La bague de serrage en deux parties évite toute contrainte de torsion sur les éléments de contact. Elle compense également les petites différences dimensionnelles entre les embases RCA. La broche centrale fendue forme un contact ferme, élastique et durable.
Le WBT-0110 Ag accepte les câbles d’un diamètre extérieur maximal de 9 mm. Le raccordement peut être réalisé par soudure ou sertissage avec une cosse plate de 2,8 mm. Une vis Torx T.6 garantit une décharge de traction efficace. WBT recommande la clé Torx T.6 WBT-0488 et la soudure à l’argent WBT-0800 pour le montage.
Découvrez également les autres connecteurs et solutions de raccordement haut de gamme de WBT chez Hi-Stands.
| Type | Connecteur RCA/Cinch nextgen™ |
| Application | Connexions numériques et analogiques |
| Conducteurs du signal | Argent fin |
| Impédance caractéristique | 75 ohms jusqu’à 1 GHz |
| Capacité propre | Environ 2,5 pF |
| Technique de raccordement | Soudure ou sertissage avec cosse plate de 2,8 mm |
| Diamètre maximal du câble | 9 mm |
| Dimensions | Ø 13,6 × 51 mm |
| Décharge de traction | Vis Torx T.6 |
| Conformité | Conforme RoHS |
