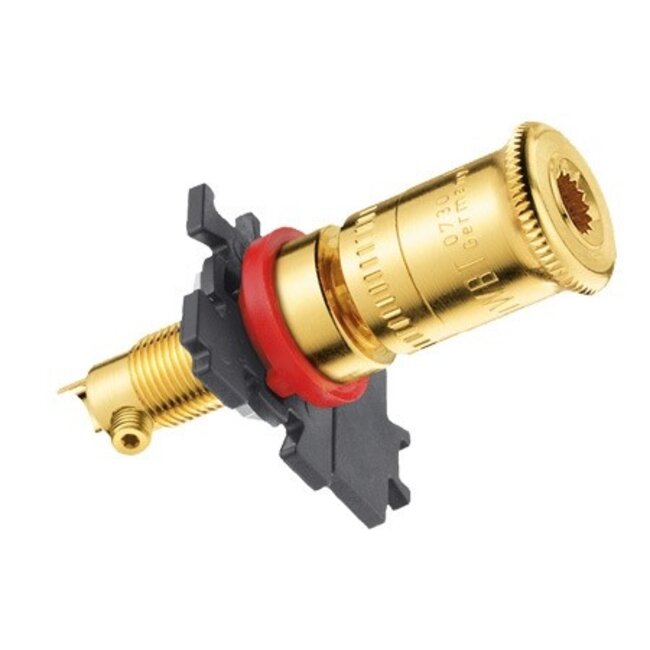

Produit répondant aux exigences les plus élevées en matière de transmission du signal, de stabilité mécanique et de conception.
D'excellentes propriétés mécaniques, une construction robuste et un écrou de serrage en deux parties avec pièce de pression rotative assurent une pression de contact élevée et donc une résistance de contact constamment faible – condition indispensable pour des effets absolument minimes sur la qualité sonore.
L'élégance du design du bornier est encore accentuée par la surface multicouche plaquée or qui empêche efficacement la corrosion.
Connexion externe
>> Fiche banane 4 mm
Une fiche banane de 4 mm peut être connectée à la partie avant de l'écrou de tension.
> Cosses à fourche et extrémités de câble serties (jusqu'à 6 mm² / 9 AWG)
Le système d'écrou de serrage breveté WBT permet de réaliser des terminaisons de câbles à fourche et à sertir haute pression. La surface fraisée en croix sur la face inférieure de la pièce de serrage assure une connexion durable et extrêmement fiable, avec une résistance de contact minimale.
Cela empêche également le dédoublement des brins de câble lorsque des extrémités de câble nues sont utilisées.
Connexion intérieure
Les câbles d'une section transversale allant jusqu'à 10 mm² (7 AWG) peuvent être utilisés à l'intérieur.
WBT recommande le sertissage. Vous pouvez utiliser les vis Torx fournies et la clé Torx T.6 pour fixer solidement les extrémités serties des câbles.
Toutefois, les connexions peuvent également être soudées. Si vous optez pour la soudure, WBT recommande la soudure à l'argent WBT-0800, respectueuse des surfaces.
Assemblée
Les isolateurs de montage inclus assurent une isolation optimale, une fixation résistante à la torsion et une identification aisée de la polarité. Des écrous de blocage, des rondelles à double étage avec cames et des plaques de découpe pour scie sauteuse sont également fournis.
Les plaques du puzzle s'emboîtent facilement. Ceci garantit un écartement précis de 19 ou 30 mm, mais surtout une protection absolue contre la torsion.
Les écrous des appareils présentant des niveaux de vibrations mécaniques intrinsèques élevés, tels que les haut-parleurs, doivent être sécurisés en plus – par exemple avec la rondelle de blocage dentée WBT WBT-9150.
Si une distance fixe de 19 mm est requise, l'entretoise WBT-9404 peut être utilisée et le WBT-0730.01 peut être monté comme une double pince.
Les fentes de verrouillage de l'entretoise permettent de faire pivoter l'ouverture d'entrée du câble de connexion par incréments de 45°.
