Le WBT-0610 Cu est une véritable référence en matière de fiches bananes pour câbles d’enceintes haut de gamme. Lire plus.
La WBT-0610 Cu est une fiche banane nextgen™ haut de gamme conçue pour établir une connexion fiable et durable entre un câble d’enceinte, un amplificateur et une enceinte acoustique. Son conducteur de signal est fabriqué en cuivre pur et bénéficie d’une dorure directe 24 carats sans nickel. Le cuivre est ainsi protégé contre l’oxydation sans ajouter de couche de nickel magnétique sur le trajet du signal.
Le principe nextgen™ de WBT limite la masse métallique à la quantité strictement nécessaire au fonctionnement du connecteur. Cette construction vise à réduire les courants de Foucault et les effets d’accumulation liés à une masse métallique excessive. La WBT-0610 Cu est donc particulièrement adaptée aux systèmes audio exigeants.
La broche de contact se compose de trois segments. Lorsque la tige centrale est vissée, ces segments s’écartent et verrouillent fermement la fiche dans la borne. Ce mécanisme garantit une pression de contact constamment élevée et une résistance de transition inférieure à 0,5 mΩ.
Cette fixation empêche la fiche de se desserrer et convient aux amplificateurs, blocs de puissance et enceintes équipés de bornes standard de 4 mm.
La WBT-0610 Cu est conçue pour recevoir des extrémités de câble serties jusqu’à 10 mm² ou 7 AWG. Le double système de vis Torx maintient solidement l’extrémité sertie. La deuxième vis assure la décharge de traction afin que les efforts mécaniques ne soient pas transmis directement à la connexion électrique.
L’emploi d’embouts WBT appropriés et d’une pince à sertir professionnelle est recommandé. Le couple de serrage conseillé pour les vis Torx est de 0,5 Nm.

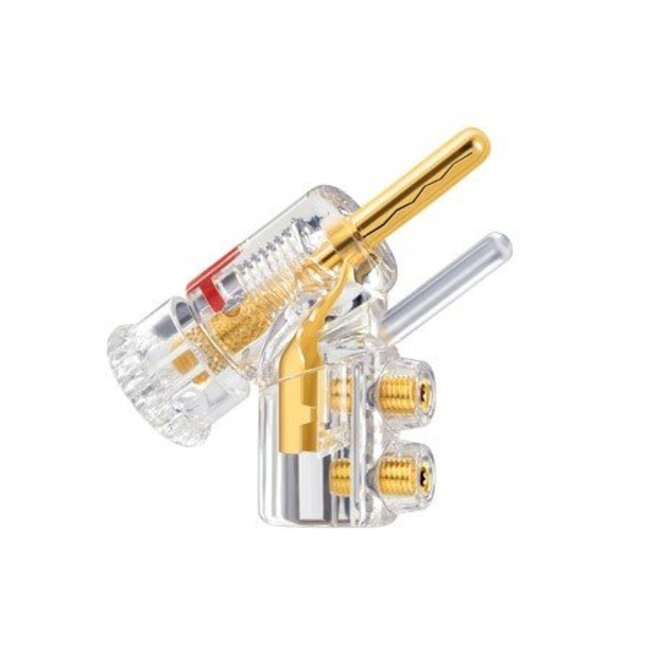

L’entrée inclinée dirige naturellement le câble d’enceinte vers le bas. Elle évite une courbure excessive et réduit l’espace nécessaire derrière l’appareil. L’isolation complète et la broche de sécurité intégrée garantissent une protection contre les contacts accidentels et la conformité aux exigences CE et IEC.
Découvrez également les autres connecteurs et accessoires haut de gamme de WBT disponibles chez Hi-Stands.
| Type de connecteur | Fiche banane nextgen™ |
| Conducteur de signal | Cuivre pur |
| Finition | Dorure directe 24 carats sans nickel |
| Raccordement du câble | Sertissage sans soudure |
| Section maximale | 10 mm² / 7 AWG |
| Système de fixation | Double système de vis Torx |
| Couple de serrage conseillé | 0,5 Nm |
| Résistance de transition | Inférieure à 0,5 mΩ |
| Courant permanent | 50 A |
| Courant de crête | 1000 A |
| Conformité | CE, IEC et RoHS |
